各種スペーサー SD30014 SD30015 SD30016 SD30017 SMT 基板実装 RoHS対応

スペーサー各種 SD30014 SD30015 SD30016 SD30017 基板実装用 SMT対応 RoHS指令対応品

  • LINEで送る
  • このエントリーをはてなブックマークに追加

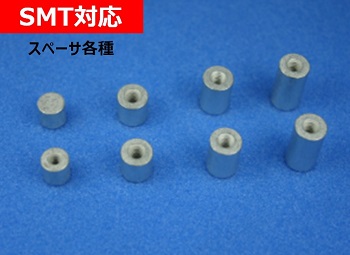

スペーサー各種 SD30014 SD30015 SD30016 SD30017 基板実装用 SMT対応 RoHS指令対応品

スペーサーとは空間を確保するための部品のことで、基板間の接続等で間に挟んだり、固定して使用します。素材には、金属製や樹脂製があり、自動車、航空、電子工学等の様々な産業で使用されています。標準的な形は丸スペーサーですが、六角スペーサーもあり、材料、サイズ、ねじの種類によって様々な種類のスペーサーがあり、ナイロン製・プラスチック製のスペーサは、電気絶縁性、耐薬品性、低吸湿性を備えて軽量です。金属製のスペーサは主に黄銅、スチール、ステンレスが素材になっており、頑丈で耐衝撃性に優れています。今回、ご案内するスペーサは金属製で長さ違い・貫通/非貫通タイプなどご要望にあわせてカスタマイズ設計のご相談も承ることも可能です。


製品仕様

スペーサー各品番 SD30014 SD30015 SD30016 SD30017
製品名 タップ有り with tapped hole
環境対応 RoHS指令
適用ネジ M3 M4 M4 M4
材質 黄銅 brass
表面処理 すずメッキ tin
基板への実装 表面実装(SMT)対応

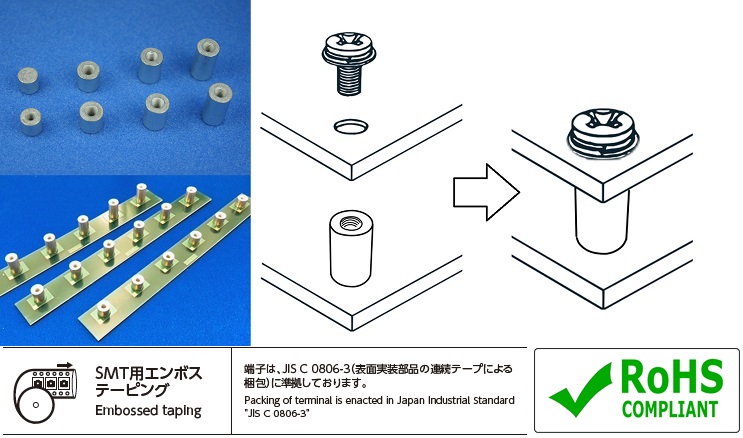

包装形態 SMT用エンボスキャリアテープ(JIS C 0806-3 準拠)
包装単位 1000個/リール 400個/リール 450個/リール 600個/リール
備考 非貫通 貫通 貫通 貫通


製品用途・特徴

■基板対基板の接続

■顧客の要望によりシリーズ追加

■長さ違い・貫通/非貫通タイプなどご要望にあわせてカスタマイズ設計のご相談も承ります。

ご不明な点ございましたら、弊社担当営業もしくは下記お問い合わせ先までご連絡ください。
