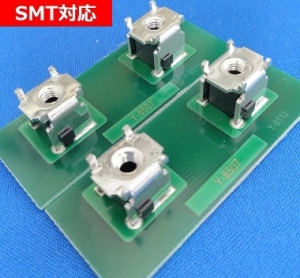

黄銅製ネジ端子と同等の性能で従来品から約50%軽量化の達成のアルミネジ端子

【開発中製品】 同等品から約50%の軽量化を達成!!アルミネジ端子 SMT RoHS指令対応品

  • LINEで送る
  • このエントリーをはてなブックマークに追加
【開発中製品】 同等品から約50%の軽量化を達成!!アルミネジ端子 SMT RoHS指令対応品

【同等の性能で従来品から約50%軽量化に成功!!アルミネジ端子】

☆軽量化・環境負荷低減を目指した製品☆

今回ご案内するアルミネジ端子は、軽量化と環境負荷低減を目指して開発し、従来品と同等の性能で約50%軽量化を達成し、省エネルギーのためにますます重要になる軽量化技術の一助となる部品です。

素材にアルミを使用するメリットは軽量化とリサイクル性の高さです。
アルミの比重は鉄や銅と比べると約3分の1のため、アルミを使用することで軽量化を可能にします。また、アルミは腐食しにくく融点が低いため、リサイクルに必要なエネルギーは、新たなアルミニウム地金を製造する場合に比べてわずか3%となり、省エネルギーへの貢献と限りある資源の有効利用ができる素材です。

小型化、軽量化による運輸コスト削減や環境負荷低減が望まれている輸送分野(自動車、鉄道車両、航空機)で多くのアルミが使用されており、特に自動車開発の最大の課題になっているCO2排出量削減=燃費規制への対応に有効な省エネルギー対策には、アルミが多く採用されています。


■大幅な軽量化を実現!!















■大幅な軽量化を実現!!


素材にアルミを採用することで黄銅製当社同仕様製品(SD30012)と比較して約50%の軽量化を達成しています。


■用途

基板実装にて、圧着端子付き電線、バスバーなどをネジ締結・通電する端子。

特徴

・当社同仕様製品*と同等な締結性能。
・樹脂ケース(異物収納)構造設計。
締結時に万が一ネジに異物(切粉等)があった場合に、ケース内に留めて基板上への飛散を防ぎます。

*同仕様製品:SD30012(黄銅製)

【アルミネジ端子仕様】

製品名 アルミネジ端子
定格電流 40 A
素材/板厚 アルミ / t=1.00 [mm]
表面処理 錫めっき
推奨ネジ M4
推奨締付トルク 1.2 [N・m]
適合基板 t=1.6 [mm]
基板への実装 表面実装対応
環境対応 RoHS指令対応
