HOME > 製品一覧 > アース端子(アースバネ含む)

アース端子(アースバネ含む)

アース端子とアースバネについて

リズム協伸が標準品として用意しているアース端子とアースバネは全て基板実装用です。
アース端子は、基板からのGND接続などで使われます。その接続方法は、アース端子の穴(基板の穴)に、ネジなどを貫通させ筐体などに接続されます。アースバネは、基板に実装して、筐体などに接触させる事により接続します。

アース端子とアースバネ

アース端子の種類

アース端子に適合するネジのサイズは、M2用、M2.5用、M2.6用、M3用、M3.5用、M4用を標準品として用意しております。(適合するネジサイズは目安です、使用されるネジの規格や仕様をご確認下さい)
アースバネは基板と筐体などの接触されるものとの間が5㎜と6㎜用を標準品として用意しております。
基板実装用のアース端子・アースバネとして、袋詰め梱包・ラジアルリードテーピング・SMT用エンボステーピングを標準品として用意しております。

※詳細は、別表のアース端子、アースバネ仕様をご参照下さい。

アース端子とアースバネ

ラジアルリードテーピングのアース端子の使用方法

ラジアルテーピングのアース端子は基板実装後に折り曲げて使用される製品です。



ラジアルリードテーピングのアース端子の使用方法



アース端子梱包別製品

袋詰め

袋詰め

ラジアルリードテーピング

ラジアルリードテーピング

SMT用エンボステーピング

SMT用エンボステーピング

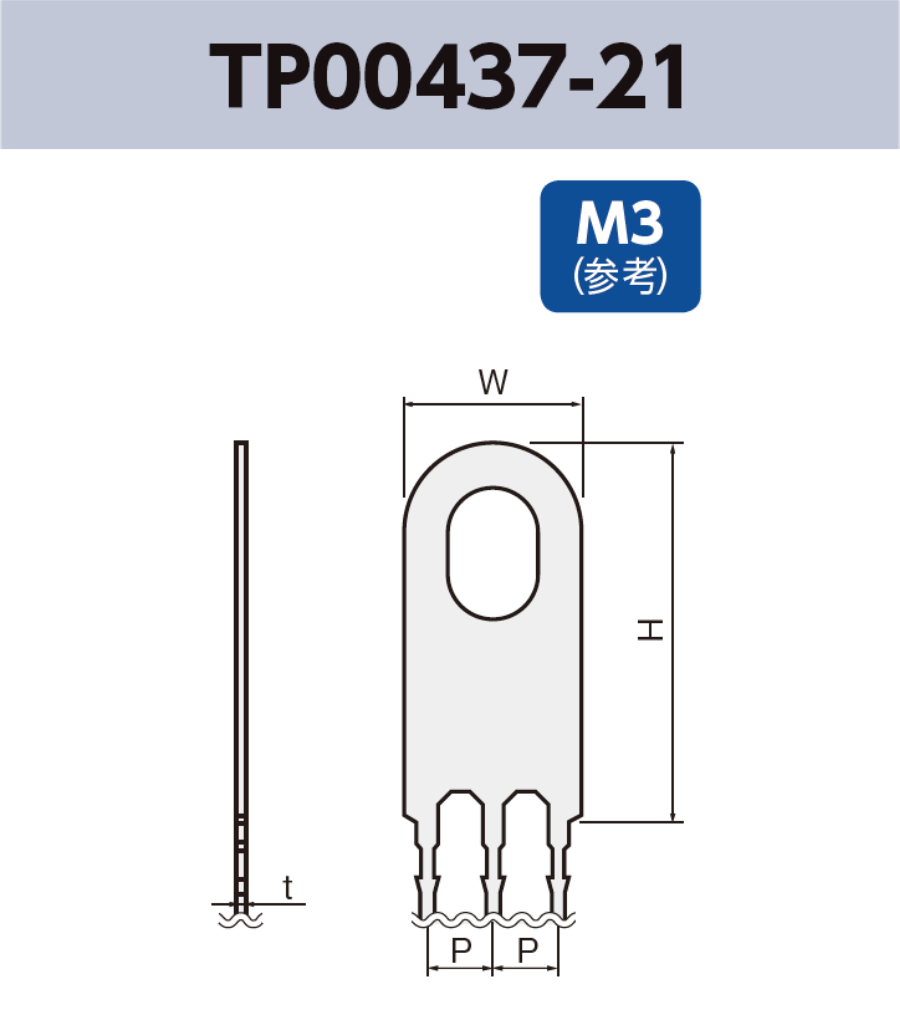

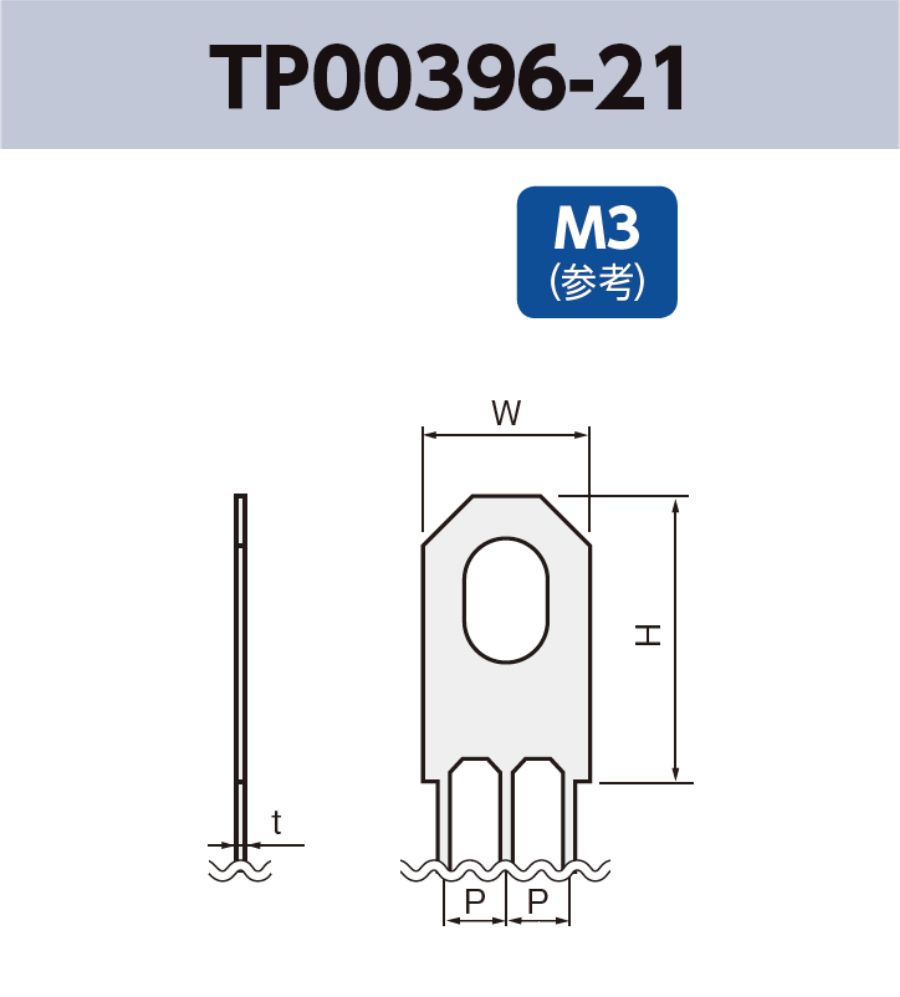

アース端子仕様

適合ネジ(参考値) M2 M2.5
M2.6
M3 M3.5 M4

使用上の注意

アース端子のネジサイズの仕様は参考値となります。
ご使用されるネジの製品仕様を考慮してご使用下さい。

基板実装用
袋詰め梱包

×

基板実装用
ラジアルリードテーピング
(JIS 0806-2 に準拠)

×

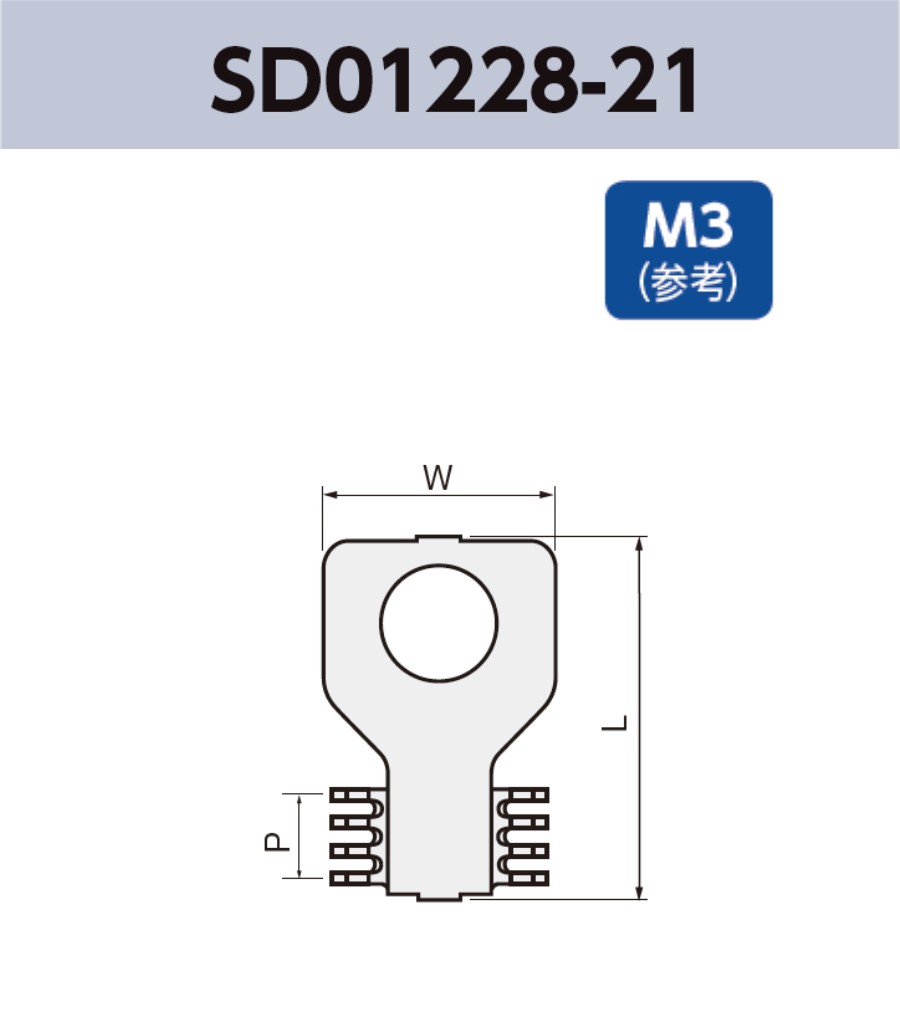

基板実装用
SMT用エンボステーピング
(JIS 0806-3 に準拠)

アースバネ仕様

基板との距離 4㎜タイプ 5㎜タイプ

基板実装用
袋詰め梱包

× ×

基板実装用
ラジアルリードテーピング
(JIS C 0806-2 に準拠)

× ×

基板実装用
SMT用エンボステーピング
(JIS 0806-3 に準拠)

アースバネの接続状態の例

アースバネの仕様イラスト

アース端子とアースバネの使用例(基板とシャーシの接続)



アース端子とアースバネの使用例(基板とシャーシの接続)
