タブ端子

タブ端子とは

タブ端子は、電線やハーネスとの接続時に使用される平形接続子です。タブ端子は、国際規格「IEC60760Flat,quick-connectterminations」に整合した日本産業規格「JIS C 2809 平形接続子」にて規格が制定されております。当社のタブ端子はJIS規格に準拠しておりますので、各社のリセプタクル(接続子)に適合し接続する事ができます。弊社では、このJIS規格が制定される以前よりタブ端子の製造販売を続けてきた実績があります。厳選された材料と厳重な品質管理のもとに製造しておりますので、他社のリセプタクル(接続子)との嵌合状態に於いて優れた電気特性と機械的特性を発揮いたします。



製品のお問い合わせはこちら

タブ端子とは

低嵌合リセプタクル(接続子)対応品について

リセプタクル(接続子)には、嵌合時に挿入力を低減し且つスプリングレバーなどでロック機能が構成されたものがあります。その構造により標準より広い空間面積が必要になるタブ端子もありますので、ご使用の際には製品仕様を参考にご確認下さい。
※詳細は、別表のタブ端子仕様をご参照下さい

★低嵌合リセプタクル(接続子)の例

  • タイコエレクトロニクスジャパン合同会社
    ポジティブロックコネクタシリーズ
  • 日本圧着端子製造株式会社
    PSコネクタシリーズ
低嵌合リセプタクル(接続子)対応品について

タブ端子の種類

タブ端子の種類は、リセプタクル(接続子)に合わせて、110シリーズ(JIS 2.8㎜)187シリーズ(JIS 4.8㎜)250シリーズ(JIS 6.3㎜)があります。当社は、これに205シリーズを加えて標準品として用意しております。
基板実装用のタブ端子として、袋詰め梱包・ラジアルリードテーピング・SMT用エンボステーピング・連鎖リール状を標準品として用意しております。
※詳細は、別表のタブ端子仕様をご参照下さい。

タブ端子の種類

タブ端子の仕様

仕様 110シリーズ(JIS 2.8㎜) 187シリーズ(JIS 4.8㎜) 205シリーズ 250シリーズ(JIS 6.3㎜)

タブ端子嵌合部形状

Tab terminal fitting
part shape

低嵌合リセプタクル(接続子)対応タブ端子嵌合部形状

Low fitting receptacle(connector)corresponding tab Terminal fitting part shape


定格圧着される電線サイズと温度上昇値を設定条件とした場合の最大電流値
最大電流
6A
電線サイズ
1.25sq
温度上昇値
20K以下
最大電流
12A
電線サイズ
1.25sq
温度上昇値
30K以下
最大電流
12A
電線サイズ
1.25sq
温度上昇値
30K以下
最大電流
20A
電線サイズ
2sq
温度上昇値
40K以下
RatingMaximum current value when wire size to be crimped and temperaturerise value are set conditions
Max current
6A
Wire square
AWG16
Temperature rise
20K max
Max current
12A
Wire square
AWG16
Temperature rise
30K max
Max current
12A
Wire square
AWG16
Temperature rise
30K max
Max current
20A
Wire square
2sq
Temperature rise
40K max

基板実装用タブ端子


その他タブ端子

基板実装用
サイズ別
×
基板実装用
袋詰め梱包
×
基板実装用
連鎖リール状
×

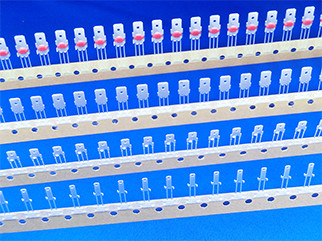

基板実装用ラジアルリードテーピング
(JIS C 0806-2 に準拠)
×
基板実装用SMT用エンボステーピング
(JIS C 0806-3 に準拠)
× × ×
その他のタブ端子
袋詰め梱包

ご用意できる梱包タイプ

袋詰め

袋詰め

ラジアルリードテーピング

ラジアルリードテーピング

SMT用エンボステーピング

SMT用エンボステーピング

タブ端子連鎖リール状

タブ端子連鎖リール状

タブ端子挿入機 IM-101Bについて

タブ端子挿入機は、連鎖リール状のタブ端子をプリント基板に挿入し取り付けるための機械です。
上記のタブ端子基板実装用(連鎖リール状)が適用します。


◆タブ端子挿入機 IM-101Bの特徴


1.カム機構の採用により、連鎖リール状のタブ端子の送り、切断及び挿入がスムーズで、信頼性が保たれます。
2.各タブ端子対応のアプリケータがユニット化されており、使用タブ端子の変更対応を容易にしております。
3.基板位置を決め補助として、ロケーティング・ライトを備えており、挿入位置の設定が容易になりました。
タブ端子の種類

基板実装用タブ端子製品情報

PRODUCTS



【袋詰め】


タブ端子 基板実装用 22003 RoHS対応 110シリーズ JIS 2.8 mm
タブ端子 基板実装用 22007 RoHS対応 110シリーズ JIS 2.8 mm
タブ端子 基板実装用 22019 RoHS対応 110シリーズ JIS 2.8 mm
タブ端子 基板実装用 26001 RoHS対応 110シリーズ JIS 2.8 mm
基板実装用 タブ端子 26004 RoHS対応 110シリーズ JIS 2.8 mm
タブ端子 基板実装用 26009 RoHS対応 110シリーズ JIS 2.8 mm
タブ端子 基板実装用 27001 RoHS対応 110シリーズ JIS 2.8 mm
タブ端子 基板実装用 22006 RoHS対応 110シリーズ JIS 2.8 mm
基板実装用 タブ端子 27002 RoHS対応 110シリーズ JIS 2.8 mm



タブ端子 基板実装用 42018 RoHS対応 187シリーズ JIS 4.8 mm
タブ端子 基板実装用 42027 RoHS対応 187シリーズ JIS 4.8 mm
タブ端子 基板実装用 42082 RoHS対応 187シリーズ JIS 4.8 mm
基板実装用 タブ端子 42085 RoHS対応 187シリーズ JIS 4.8 mm
タブ端子 基板実装用 46004 RoHS対応 187シリーズ JIS 4.8 mm
タブ端子 基板実装用 46016 RoHS対応 187シリーズ JIS 4.8 mm
タブ端子 基板実装用 46036 RoHS対応 187シリーズ JIS 4.8 mm
基板実装用 タブ端子 47008 RoHS対応 187シリーズ JIS 4.8 mm
タブ端子 基板実装用 43056 RoHS対応 187シリーズ JIS 4.8 mm
タブ端子 基板実装用 46022 RoHS対応 187シリーズ JIS 4.8 mm



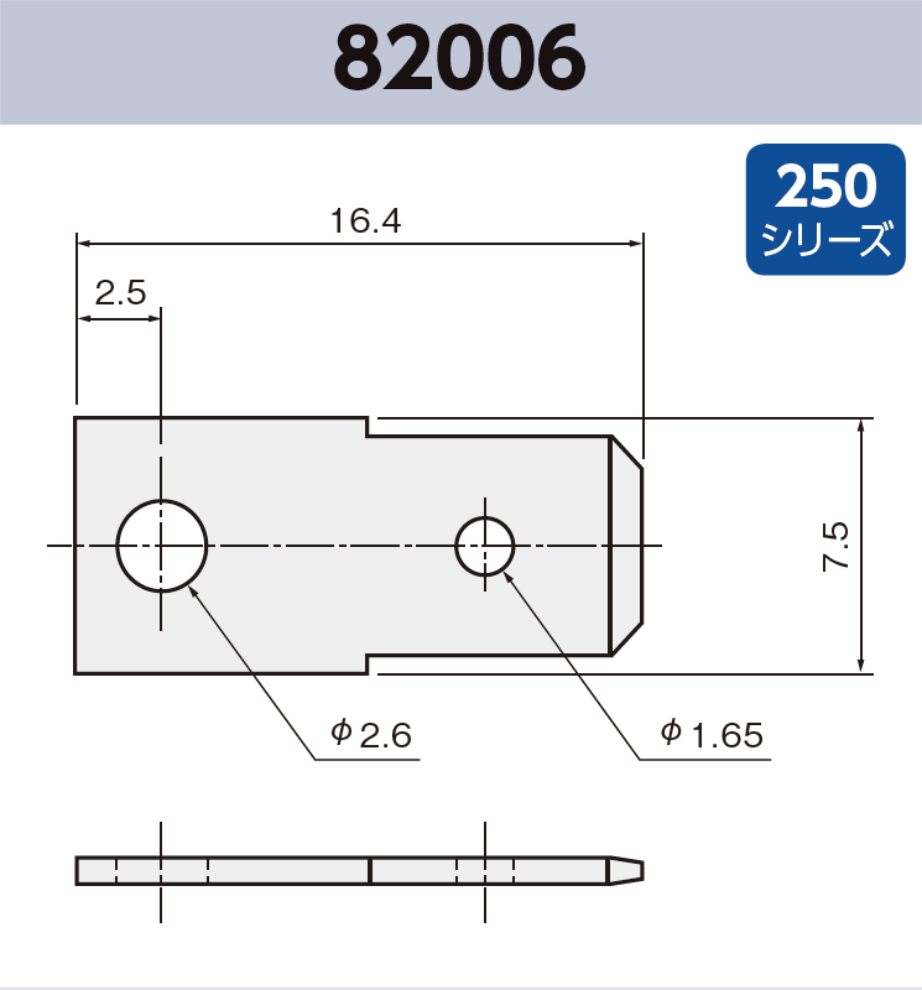

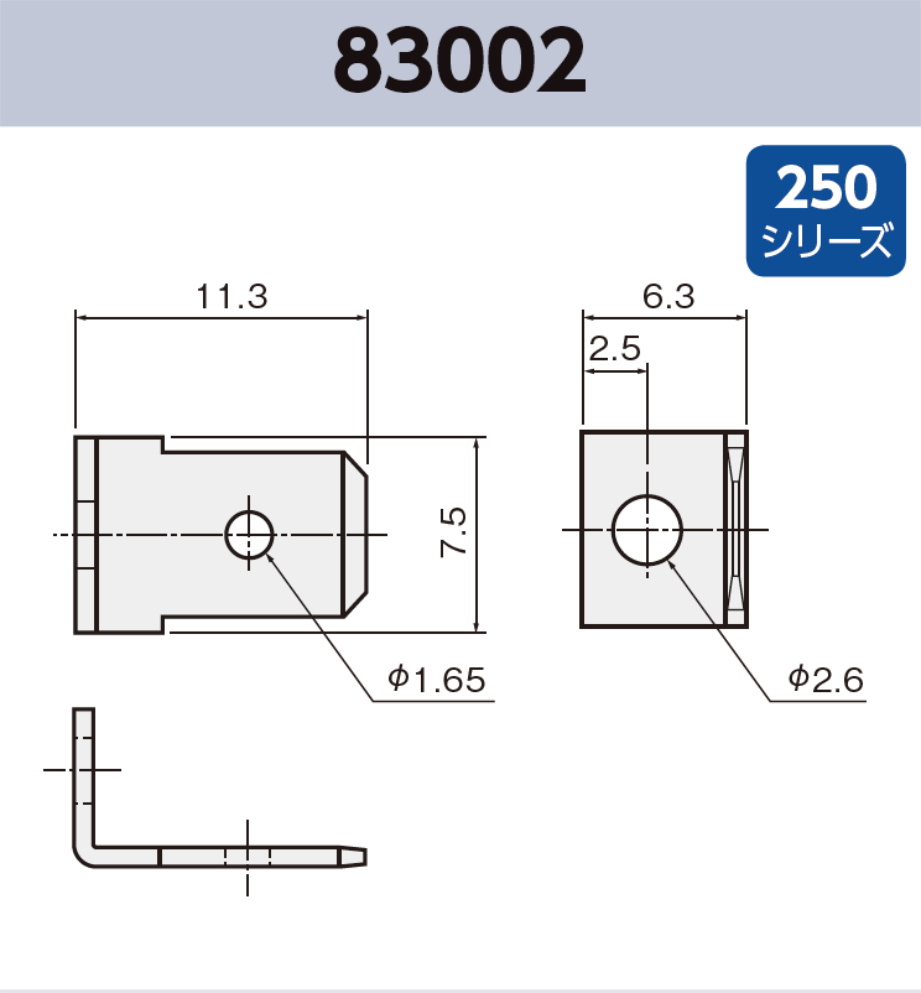

タブ端子 基板実装用 46036 RoHS対応 250シリーズ JIS 6.3 mm
基板実装用 タブ端子 82220 RoHS対応 250シリーズ JIS 6.3 mm
タブ端子 基板実装用 82214 RoHS対応 250シリーズ JIS 6.3 mm
タブ端子 基板実装用 82225 RoHS対応 250シリーズ JIS 6.3 mm
タブ端子 基板実装用 86028 RoHS対応 250シリーズ JIS 6.3 mm
基板実装用 タブ端子 86032 RoHS対応 250シリーズ JIS 6.3 mm
タブ端子 基板実装用 86033 RoHS対応 250シリーズ JIS 6.3 mm
タブ端子 基板実装用 85130 RoHS対応 250シリーズ JIS 6.3 mm
タブ端子 基板実装用 85163 RoHS対応 250シリーズ JIS 6.3 mm
基板実装用 タブ端子 86026 RoHS対応 250シリーズ JIS 6.3 mm

【連鎖リール】


タブ端子 基板実装用 22019ST RoHS対応 110シリーズ JIS 2.8 mm
タブ端子 基板実装用 42018ST RoHS対応 187シリーズ JIS 4.8 mm
タブ端子 基板実装用 42082ST RoHS対応 187シリーズ JIS 4.8 mm
基板実装用 タブ端子 82214ST RoHS対応 250シリーズ JIS 6.3 mm

【リール製品タブ端子挿入機】


【ラジアルリードテーピング(JIS C 0806-2 に準拠)】





基板実装用 タブ端子 TP42097-21 RoHS対応 187シリーズ JIS 4.8 mm
タブ端子 基板実装用 TP42098-21 RoHS対応 187シリーズ JIS 4.8 mm
タブ端子 基板実装用 TP42099-21 RoHS対応 187シリーズ JIS 4.8 mm
タブ端子 基板実装用 TP42100-21 RoHS対応 187シリーズ JIS 4.8 mm
基板実装用 タブ端子 TP42122-21 RoHS対応 187シリーズ JIS 4.8 mm
基板実装用 タブ端子 TP42125-21 RoHS対応 187シリーズ JIS 4.8 mm



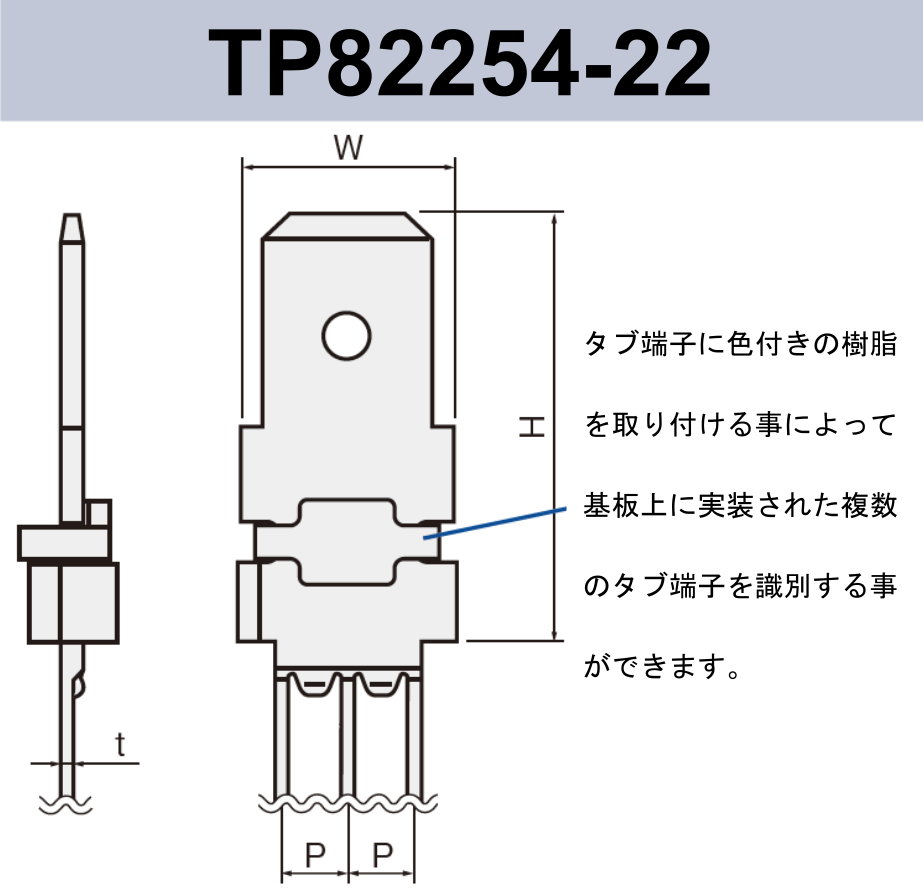

タブ端子 基板実装用 TP82223-22 RoHS対応 250シリーズ JIS 6.3 mm
タブ端子 基板実装用 TP82224-31 RoHS対応 250シリーズ JIS 6.3 mm
基板実装用 タブ端子 TP82238-22 RoHS対応 250シリーズ JIS 6.3 mm
タブ端子 基板実装用 TP82260-22 RoHS対応 250シリーズ JIS 6.3 mm
タブ端子 基板実装用 TP87041-22 RoHS対応 250シリーズ JIS 6.3 mm




【SMT用エンボステーピング(JIS C 0806-3 に準拠)】


タブ端子 基板実装用 SMT SD42130-31 RoHS対応 187シリーズ JIS 4.8 mm
タブ端子 基板実装用 SMT SD42132-31 RoHS対応 187シリーズ JIS 4.8 mm
タブ端子 基板実装用 SMT SD43073-31 RoHS対応 187シリーズ JIS 4.8 mm

その他タブ端子製品情報


【袋詰め】










タブ端子 基板実装用 62002 RoHS対応 205シリーズ
