ネジ端子
ネジ端子とは
当社が標準品として用意しているネジ端子は全て基板実装用です。基板に実装されたネジ端子は、丸端子などを使用したハーネスとの接続に使用されます。
ネジ端子の種類
ネジ端子に適合するネジのサイズは、Ｍ2.6用、Ｍ3用、Ｍ4用、Ｍ5用、Ｍ6用を標準品として用意しております。
基板実装用のネジ端子として、袋詰め梱包・ラジアルリードテーピング・SMT用エンボステーピングを標準品として用意しております。
※詳細は、別表のネジ端子仕様をご参照下さい。
切粉対策品のネジ端子
当社のネジ端子には、切粉対策品も標準品として用意しております。これは、ネジを締め付ける際に発生する可能性がある切粉に対してネジ周辺部を樹脂などで覆ってコンタミ防止とした製品です。
切粉対策の例
ネジ端子梱包別製品
袋詰め
ラジアルリードテーピング
ＳＭＴ用エンボステーピング
ネジ端子仕様
| 適用ネジ | Ｍ 2.6 | Ｍ 3 | Ｍ 4 | Ｍ 5 | Ｍ 6 |
|---|---|---|---|---|---|
|
使用上の注意 Notes on using |
使用されるネジと、ハーネスに取り付けられる丸端子などの Please take into consideration the product specifications such as the round crimp terminal which is put between the screw and our screw terminal. |
||||
|
定格圧着される電線サイズ、丸端子を設定した場合の最大電流値 |
最大電流 15A 電線サイズ 1.25sq 丸端子 Ｒ 1.25〜3 |
最大電流 15A 電線サイズ 1.25sq 丸端子 Ｒ 1.25〜3 |
最大電流 40A 電線サイズ 5.5sq 丸端子 Ｒ 4〜5.5 |
最大電流 70A 電線サイズ 14sq 丸端子 Ｒ 5〜14 |
最大電流 90A 電線サイズ 14sq 丸端子 Ｒ 6〜14 |
| 基板実装用 袋詰め梱包 |
× | 〇 | 〇 | 〇 | 〇 |
| - | - | 切粉対策品有り | 切粉対策品有り | 切粉対策品有り | |
| 基板実装用 ラジアルリード テーピング（JIS C 0806-2 に準拠） |
× | 〇 | 〇 | 〇 | × |
| - | - | 切粉対策品有り | - | - | |
| 基板実装用 SMT 用 エンボステーピング（JIS C 0806-3 に準拠） |
〇 | 〇 | 〇 | × | × |
| - | - | 切粉対策品有り | - | - | |
ラジアルリードテーピングネジ端子の使用例
SMT用エンボステーピング ネジ端子の使用例
回り止め付ネジ端子の使用例
2連ネジ端子(CB-71941)とバスバーとの 接続使用例
バスバーとネジ端子の接続使用例
吊り下げ式 ネジ端子(M4) 低背タイプの接続使用例
※詳細の製品仕様に関しては、お問い合わせ下さい。
製品情報
PRODUCTS
ネジ端子 00157 M3 RoHS対応品
ネジ端子 00386 M3 RoHS対応
ネジ端子 01000 M3 RoHS対応
ネジ端子 01071 M3 RoHS対応
ネジ端子 01543 M3 RoHS対応品
ネジ端子 00156 M4 RoHS対応
ネジ端子 00163 M4 RoHS対応
ネジ端子 00429 M4 RoHS対応
ネジ端子 00567 M4 RoHS対応品
ネジ端子 00868 M4 RoHS対応
ネジ端子 00913 M4 RoHS対応
ネジ端子 01021 M4 RoHS対応
ネジ端子 01347 M4 RoHS対応品
ネジ端子 01352 M4 RoHS対応
ネジ端子 01358 M4 RoHS対応
ネジ端子 01459 M4 RoHS対応
ネジ端子 01602 M4 RoHS対応品
ネジ端子 CB-72013 M4 RoHS対応
ネジ端子 CB-72014 M4 RoHS対応
ネジ端子 00164 M5 RoHS対応
ネジ端子 00916 M5 RoHS対応品
ネジ端子 01690 M5 RoHS対応
ネジ端子 01722 M5 RoHS対応
ネジ端子 01749 M5 RoHS対応
ネジ端子 01964 M5 RoHS対応品
ネジ端子 CB-71938 M5 RoHS対応
ネジ端子 CB-71939 M5 RoHS対応
ネジ端子 01727 M6 RoHS対応
ネジ端子 01847 M6 RoHS対応品
ネジ端子 01927 M9 RoHS対応
ネジ端子 CB-71940 M6 RoHS対応
ネジ端子 CB-71941 M6 RoHS対応
ネジ端子 (M3) TP00783-23 RoHS対応品
ネジ端子 (M3) TP00794-23 RoHS対応品
ネジ端子 (M3) TP00799-23 RoHS対応品
ネジ端子 (M4) TP00755-23 RoHS対応品
ネジ端子 (M4) TP00784-23 RoHS対応品
ネジ端子 (M4) TP00795-23 RoHS対応品
ネジ端子 (M4) TP01043-23 RoHS対応品
ネジ端子 (M4) TP01044-23 RoHS対応品
ネジ端子 (M4) TP01584-23 RoHS対応品
ネジ端子 (M4) TP01871-23 RoHS対応品
ネジ端子 (M5) TP01695-23 RoHS対応品
ネジ端子 (M5) TP01800-23 RoHS対応品
ネジ端子 (M2.6) SD01355-2G RoHS対応品
ネジ端子 (M3) SD01312-2G RoHS対応品
ネジ端子 (M3) SD01373-2K RoHS対応品
ネジ端子 (M3) SD01386-2K RoHS対応品
ネジ端子 (M3) SD01409-2K RoHS対応品
ネジ端子 (M4) SD01380-2K RoHS対応品
ネジ端子 (M4) SD01382-2K RoHS対応品
ネジ端子 (M4) SD01410-2K RoHS対応品
ネジ端子 (M4) SD01656-2K RoHS対応品
ネジ端子 (M4) SD01674-2K RoHS対応品
ネジ端子 (M4) SD01680-2K RoHS対応品
ネジ端子 (M4) SD01689-2K RoHS対応品

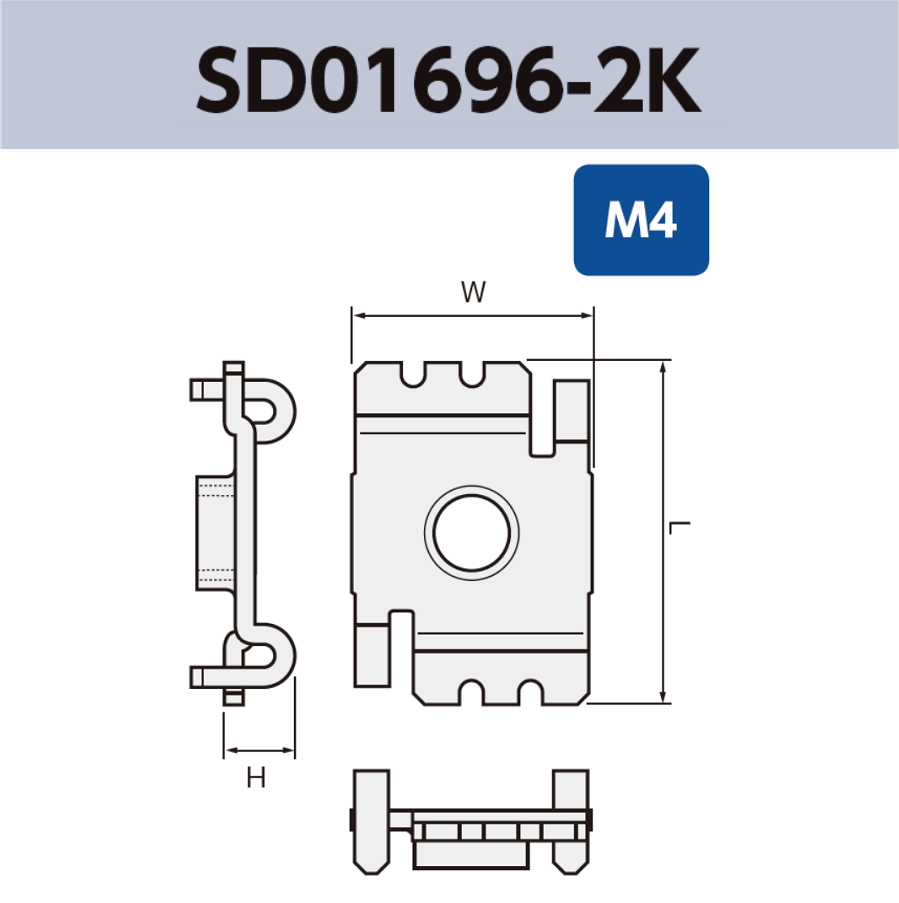

ネジ端子 (M4) SD01696-2K RoHS対応品
ネジ端子 (M4) SD01761-2K RoHS対応品
ネジ端子 (M4) SD01878-2K RoHS対応品
ネジ端子 (M4) SD01932-2K RoHS対応品
ネジ端子 (M4) SD01761-2K RoHS対応品
ネジ端子 (M4) SD30010 RoHS対応品
ネジ端子 (M4) SD30012 RoHS対応品
