基板実装用バスバー（SMDバスバー)

基板実装用バスバー(SMDバスバー)とは

基板実装用バスバー(SMDバスバー)は、基板に実装することで基板上の大電流対策を可能にするSMT対応の基板実装部品です。従来はパターンの拡幅、厚銅化、多層化といった基板パターンを加工することで基板上の大電流に対応をしていましたが、SMDバスバーを使用することで、基板加工が不要で基板上の大電流を流すことが可能になります。
【60A】【100A】【150A】の定格電流(※)にあわせて12種類のサイズをカタログ品として、ご用意しています。

※定格電流は参考値

基板実装用バスバー(SMDバスバー)の仕様

寸法 □1.5mm □2mm □2.5mm
定格(※)
Ratings		 最大電流60A
Max current 60A		 最大電流100A
Max current 100A		 最大電流150A
Max current 150A
梱包形態 基板実装用 SMT用 エンボステーピング (JIS C 0806-3に準拠)


※定格は参考値
※SD01974-2Kは別途参照

基板実装用バスバー(SMDバスバー)の使用例

大電流対策での基板加工例

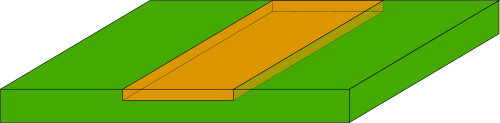

1.パターンの拡幅

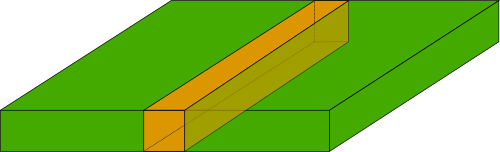

2.パターンの厚銅化

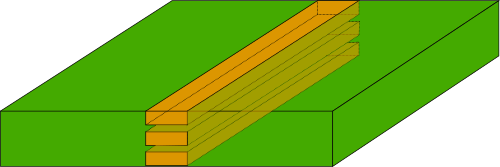

3.パターンの多層化






SMDバスバーを実装することで
基板の加工が不要、基板上の大電流をシンプルに実現します。



・表面実装部品の活用でシンプルに大電流対応
・大電流対応と基板の省スペース化を両立
・多層化などの複雑なパターン設計が不要で基板の製造コスト削減

製品情報

PRODUCT

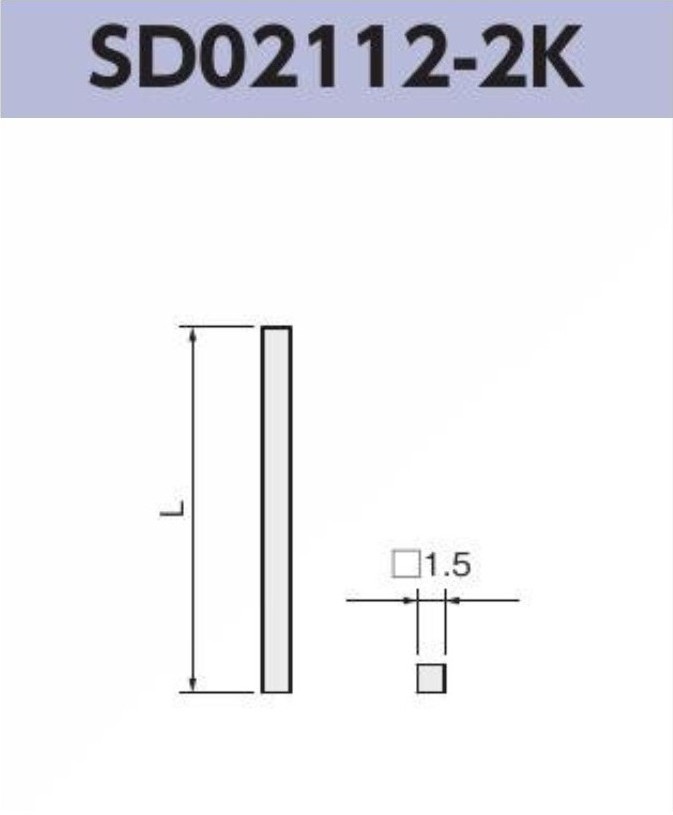

基板実装用バスバー (SMDバスバー) SD02112-2K □1.5 × 20 mm RoHS指令対応品


製品仕様
製品型番 SD02112-2K
定格(※) 60A   ※参考値
L 長さ 20 mm
W 幅 1.5 mm
H 高さ 1.5 mm
材質 銅 copper
表面処理 スズめっき tin plating
梱包単位 4,000個 / リール
梱包形態 SMT用エンボスキャリアテープ (JIS C 0806-3 準拠)
環境対応 RoHS指令対応品

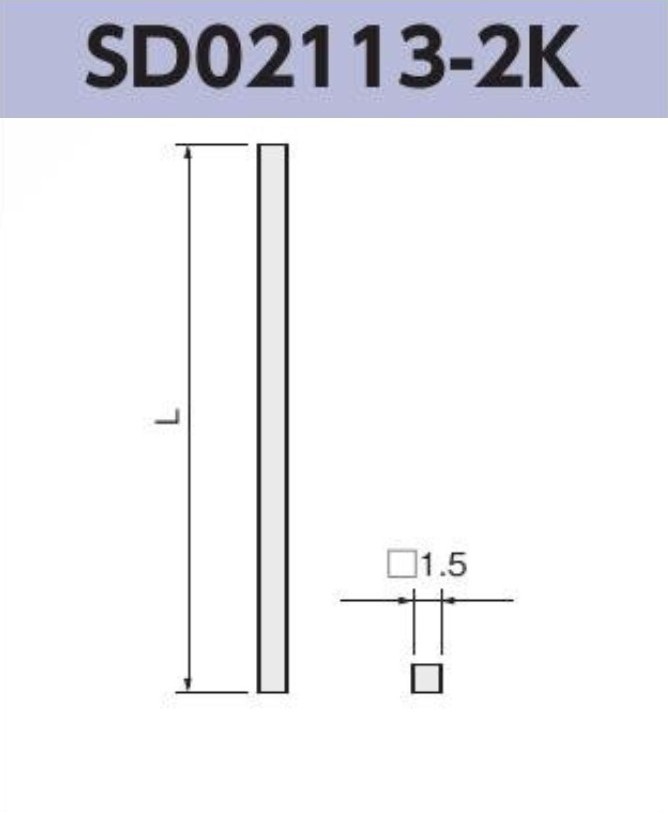

基板実装用バスバー (SMDバスバー) SD02113-2K □1.5 × 30 mm RoHS指令対応品


製品仕様
製品型番 SD02113-2K
定格(※) 60A   ※参考値
L 長さ 30 mm
W 幅 1.5 mm
H 高さ 1.5 mm
材質 銅 copper
表面処理 スズめっき tin plating
梱包単位 4,000個 / リール
梱包形態 SMT用エンボスキャリアテープ (JIS C 0806-3 準拠)
環境対応 RoHS指令対応品

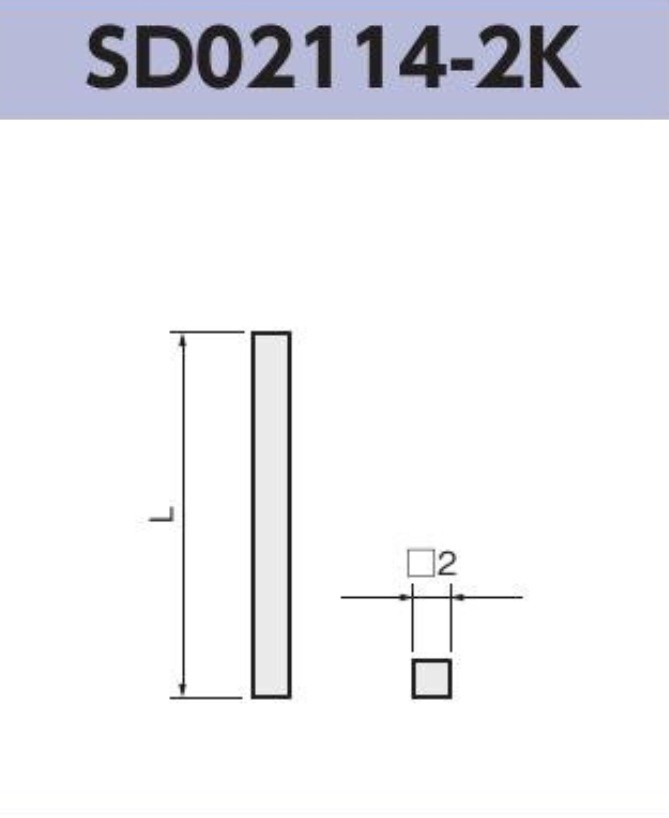

基板実装用バスバー (SMDバスバー) SD02114-2K □2.0 × 20 mm RoHS指令対応品


製品仕様
製品型番 SD02114-2K
定格(※) 100A   ※参考値
L 長さ 20 mm
W 幅 2.0 mm
H 高さ 2.0 mm
材質 銅 copper
表面処理 スズめっき tin plating
梱包単位 3,500個 / リール
梱包形態 SMT用エンボスキャリアテープ (JIS C 0806-3 準拠)
環境対応 RoHS指令対応品

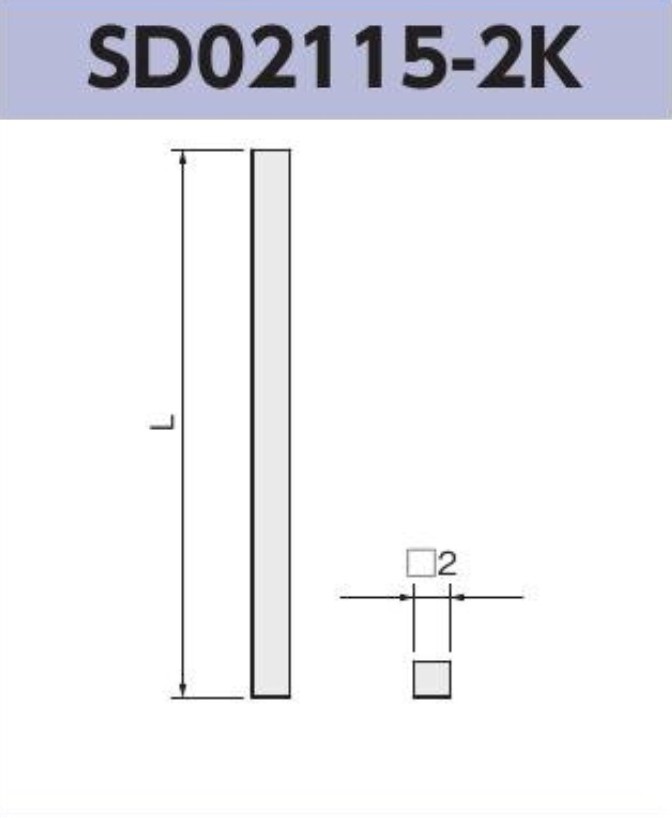

基板実装用バスバー (SMDバスバー) SD02115-2K □2.0 × 30 mm RoHS指令対応品


製品仕様
製品型番 SD02115-2K
定格(※) 100A   ※参考値
L 長さ 30 mm
W 幅 2.0 mm
H 高さ 2.0 mm
材質 銅 copper
表面処理 スズめっき tin plating
梱包単位 2,000個 / リール
梱包形態 SMT用エンボスキャリアテープ (JIS C 0806-3 準拠)
環境対応 RoHS指令対応品

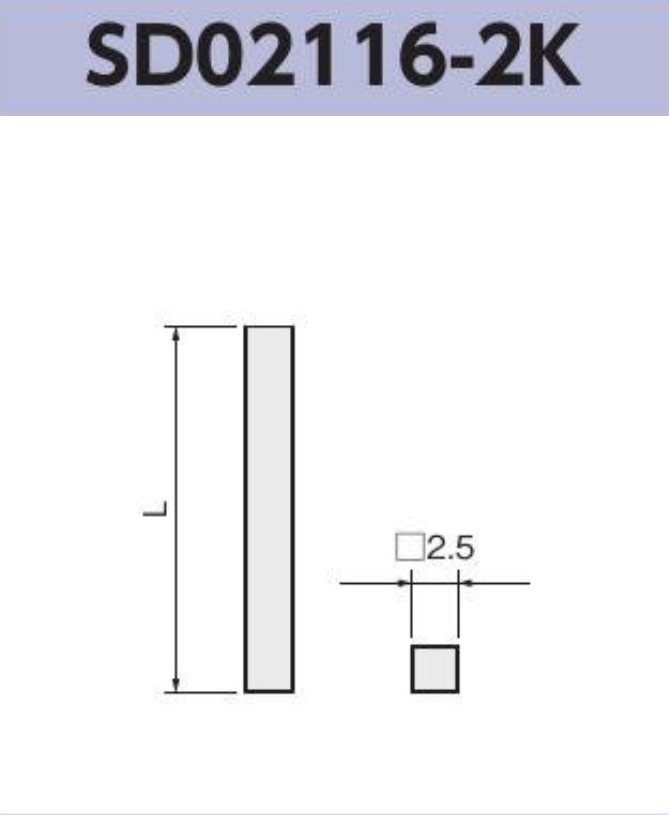

基板実装用バスバー (SMDバスバー) SD02116-2K □2.5 × 20 mm RoHS指令対応品


製品仕様
製品型番 SD02116-2K
定格(※) 150A   ※参考値
L 長さ 20 mm
W 幅 2.5 mm
H 高さ 2.5 mm
材質 銅 copper
表面処理 スズめっき tin plating
梱包単位 2,000個 / リール
梱包形態 SMT用エンボスキャリアテープ (JIS C 0806-3 準拠)
環境対応 RoHS指令対応品

基板実装用バスバー (SMDバスバー) SD02117-2K □2.5 × 30 mm RoHS指令対応品


製品仕様
製品型番 SD02117-2K
定格(※) 150A   ※参考値
L 長さ 30 mm
W 幅 2.5 mm
H 高さ 2.5 mm
材質 銅 copper
表面処理 スズめっき tin plating
梱包単位 1,500個 / リール
梱包形態 SMT用エンボスキャリアテープ (JIS C 0806-3 準拠)
環境対応 RoHS指令対応品

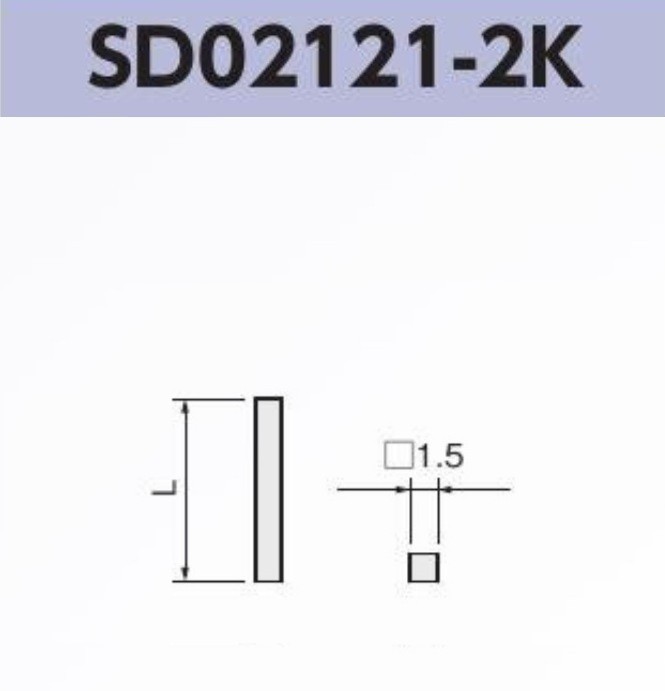

基板実装用バスバー (SMDバスバー) SD02121-2K □1.5 × 10 mm RoHS指令対応品


製品仕様
製品型番 SD02121-2K
定格(※) 60A   ※参考値
L 長さ 10 mm
W 幅 1.5 mm
H 高さ 1.5 mm
材質 銅 copper
表面処理 スズめっき tin plating
梱包単位 4,000個 / リール
梱包形態 SMT用エンボスキャリアテープ (JIS C 0806-3 準拠)
環境対応 RoHS指令対応品

基板実装用バスバー (SMDバスバー) SD02122-2K □1.5 × 15 mm RoHS指令対応品


製品仕様
製品型番 SD02122-2K
定格(※) 60A   ※参考値
L 長さ 15 mm
W 幅 1.5 mm
H 高さ 1.5 mm
材質 銅 copper
表面処理 スズめっき tin plating
梱包単位 4,000個 / リール
梱包形態 SMT用エンボスキャリアテープ (JIS C 0806-3 準拠)
環境対応 RoHS指令対応品

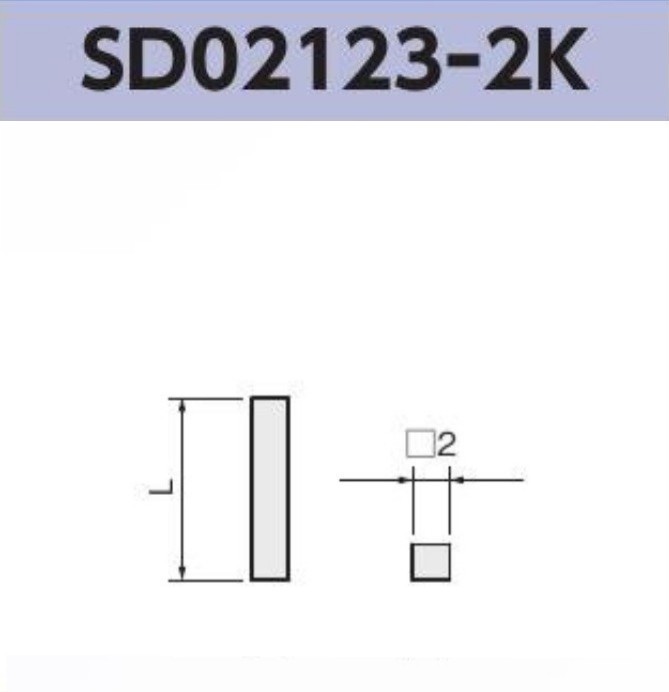

基板実装用バスバー (SMDバスバー) SD02123-2K □2.0 × 10 mm RoHS指令対応品


製品仕様
製品型番 SD02123-2K
定格(※) 100A   ※参考値
L 長さ 10 mm
W 幅 2.0 mm
H 高さ 2.0 mm
材質 銅 copper
表面処理 スズめっき tin plating
梱包単位 3,500個 / リール
梱包形態 SMT用エンボスキャリアテープ (JIS C 0806-3 準拠)
環境対応 RoHS指令対応品

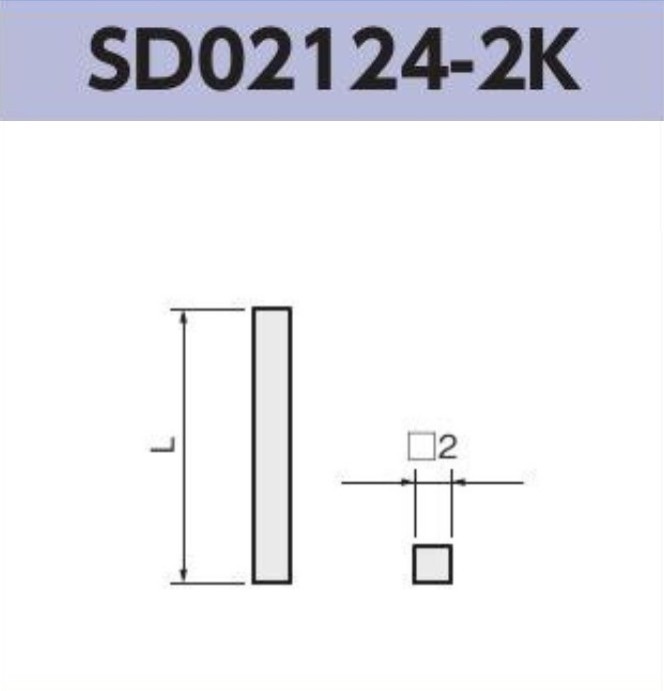

基板実装用バスバー (SMDバスバー) SD02124-2K □2.0 × 15 mm RoHS指令対応品


製品仕様
製品型番 SD02124-2K
定格(※) 100A   ※参考値
L 長さ 15 mm
W 幅 2.0 mm
H 高さ 2.0 mm
材質 銅 copper
表面処理 スズめっき tin plating
梱包単位 3,500個 / リール
梱包形態 SMT用エンボスキャリアテープ (JIS C 0806-3 準拠)
環境対応 RoHS指令対応品

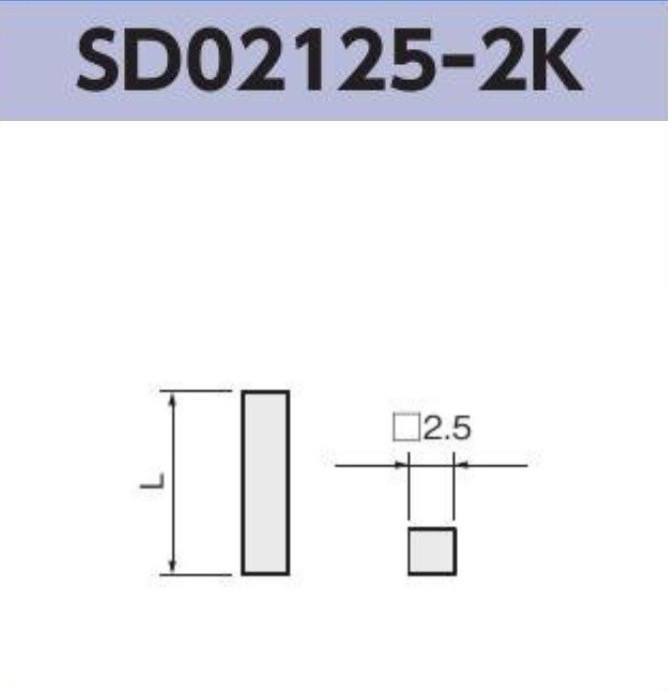

基板実装用バスバー (SMDバスバー) SD02125-2K □2.5 × 10 mm RoHS指令対応品


製品仕様
製品型番 SD02125-2K
定格(※) 150A   ※参考値
L 長さ 10 mm
W 幅 2.5 mm
H 高さ 2.5 mm
材質 銅 copper
表面処理 スズめっき tin plating
梱包単位 2,500個 / リール
梱包形態 SMT用エンボスキャリアテープ (JIS C 0806-3 準拠)
環境対応 RoHS指令対応品

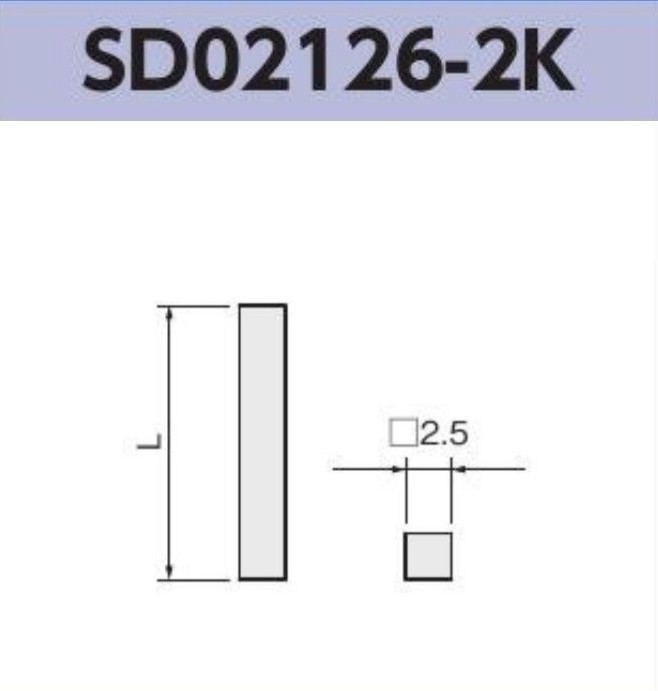

基板実装用バスバー (SMDバスバー) SD02126-2K □2.5 × 15 mm RoHS指令対応品


製品仕様
製品型番 SD02126-2K
定格(※) 150A   ※参考値
L 長さ 15 mm
W 幅 2.5 mm
H 高さ 2.5 mm
材質 銅 copper
表面処理 スズめっき tin plating
梱包単位 2,500個 / リール
梱包形態 SMT用エンボスキャリアテープ (JIS C 0806-3 準拠)
環境対応 RoHS指令対応品

基板実装用バスバー (SMDバスバー) SD01974-2K RoHS指令対応品


製品仕様
製品型番 SD01974-2K
定格 50A
L 長さ 6 mm
W 幅 23.45 mm
H 高さ 3.86 mm
t 板厚 3 mm
材質 銅 copper
表面処理 スズめっき tin plating
梱包単位 650個 / リール
梱包形態 SMT用エンボスキャリアテープ (JIS C 0806-3 準拠)
環境対応 RoHS指令対応品
